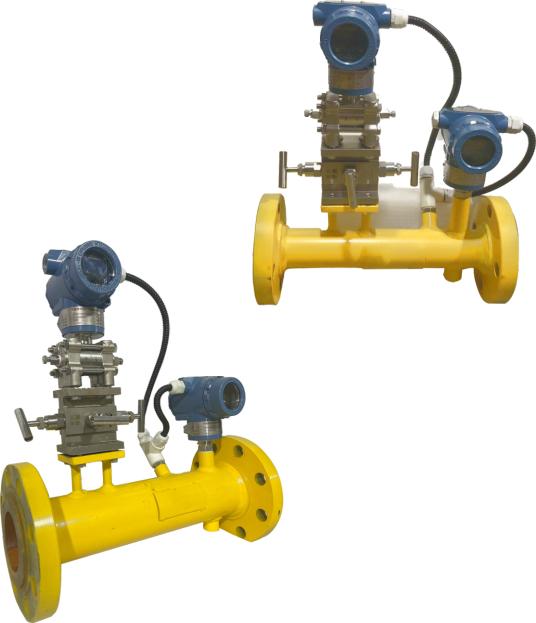

气液两相流量计

⽓液两相流量计集⾼精度差压变送器、压⼒变送器、温度传感器和智能积算仪、内锥、持液率装置为 ⼀ 体的新 型智能多参量双向流流量计，是专⽤于⽓、液及油、⽔流量计量。

⽓液两相流量计是在原天然⽓内锥流量计的基础上研发⽽来，⽓液两相流流量计⾸先采⽤了更⾼级别的单⽚ 机系统，在数据采样上间隔时间更短，计算速度更快，可以对复杂的补偿软件公式进⾏⾼速计算，迅速得出测量结 果，流量系数分段修正也更加细致，使得计算精度进 ⼀ 步得到保证，单⽚机系统的稳定性也因为电路的优化有了很 ⼤的提⾼ 。并且随着流量计智能⽔平的不断提⾼，感应元件传感器的迅猛发展和研发⼈员不断对流量仪表的实验 数据的不断校正，通过研发改型使得⽓液两相流量计整机补偿范围更⼴ 、精度更⾼ 、稳定性更好、测量效果更佳的 流量测量仪表。

为了解决两相流流量测量经济性和测量精度上不能兼得问题，且进 ⼀ 步提升产品的可靠性和可维修性，我们 研发出⽓液两相流量计。该流量计采⽤持液率测量装置⽅式，判断⽓液两相流属于什么状态，保证进⼊V锥测量管 的两相流拥有优良的流场特性，然后通过差压变送器测差压，测两相流持液率，压⼒传感器测管道内部压⼒，温度 传感器测管道内部温度，流量积算仪通过采集差压、频率、温度、压⼒等信号进⾏汇总计算得到两相流瞬时流量、累 计流量以及两相流⼲度并通过积算仪⾃带的LCD屏幕实时显⽰。

⽓液两相流量计的检测部分是当今**上采⽤的V- cone(V锥)差压表，它精度⾼，重复性好，量程⽐宽，抗脏  污、⾃整流是** ⼀ 种新型差压式流量仪表，流量积算显⽰控制部分是按照《天然⽓流量的标准孔板计算⽅法》 （SY/T6143- 1996）中的超压缩因⼦计算⽅法。采⽤12863图形点阵液晶显⽰，通过全中⽂菜单式设定，可完成天然  ⽓和压缩空⽓的计量，能准确的计量出天然⽓在标准状态下的瞬时流量和累积流量。同时为⽅便⽤⼾ ，该仪表设置  了⽇ 、⽉ 、年报表查询功能和断停电记录查询功能，可防⽌个别⽤⼾恶意断电造成⽆流量记录盗⽓使⽤的情况，可  查询过去半年的任意 ⼀ 天和 ⼀ 个⽉的累积流量。
